伸縮接頭法蘭連接處不嚴密問題展現及分析

管道法蘭連接不嚴時，通入介質后連接處有返潮、滲漏現象，嚴重影響管道系統的正常使用。
(1 ）管道端頭和法蘭焊接時，法蘭端面和管道中心線不垂直，導致兩處法蘭面了不平行，無法擰緊，從而造成接口處滲漏，如圖所示。

(2 ）墊片質量不符合規定的要求，造成滲漏。
(3 ）墊片在法蘭面問墊放的厚度不均勻，造成滲漏。
(4）法蘭螺栓處安裝不合理或緊固不嚴密，造成潛漏。
(5 ）法蘭與管端焊接質量不好，造成焊口滲漏。
(6 ）法蘭連接的柔性鑄鐵管插口和承口不在同一條直線上時，使橡膠密封圈錯位，在承口內周深度不同，影響接口的嚴密性，造成滲漏。
(1 ）管道端頭和法蘭焊接時，法蘭端面應與管道中心線保持垂直， 一般在管于端頭點焊法蘭時采用法蘭尺進行檢查，如圖3-17所示。
(2 ）將法蘭尺一端緊靠管皮，另一端貼靠法蘭面，法蘭尺與法蘭密封面之間的間隙以不超過1 ～ 2mm 為合格。兩片法蘭組對前應先將法蘭的密封面上的鐵銹、油污清理干凈， 直至露出金屬本色，且密封面上密封線內應干凈清楚，整個密封面光滑平整。

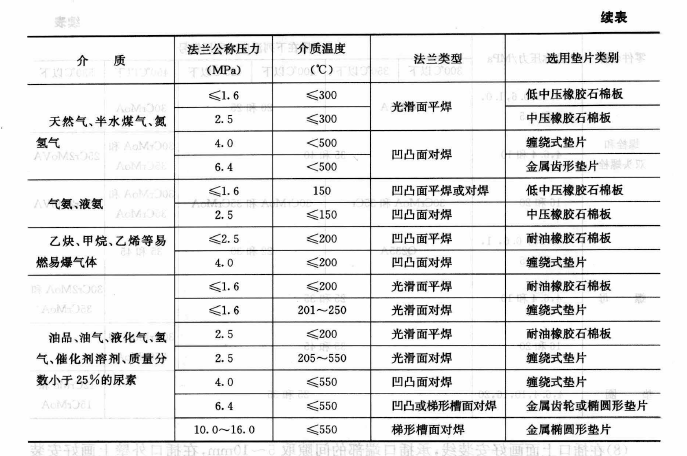

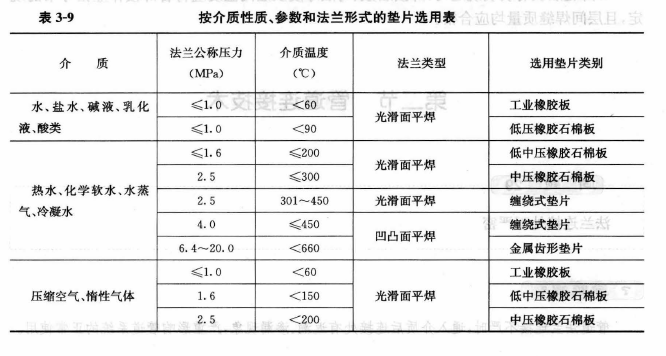

(3 ）法蘭間墊片的材質和厚度應符合設計和驗收規范的要求。一般蒸汽管道使用石棉橡膠墊；給水管道使用橡膠墊；熱水管道使用耐熱橡膠墊 。


(4）法蘭安裝時，兩法蘭平面應保持平行及同心，螺栓孔要對正且同心，以確保螺栓能自由伸人；墊片要薄厚均勻，放于法蘭中心位置。法蘭墊片禁止用雙層墊及斜墊片，同時根據設計要求要在墊片上分別涂以石墨粉、二硫化鋁或潤滑油等，使墊片保持柔軟。
(5 ）石棉橡膠墊在使用前應放到機油中浸泡，并涂以鉛油或鉛粉，以增加嚴密性。安裝時墊片不準加兩層，位置不得傾斜。墊片表面不得有溝紋、斷裂等缺陷。法蘭密封面要清理干凈，不能有任何雜物。如果是舊法蘭，要清理出金屬本色。
(6 ）法蘭使用的螺栓要符合設計規定，擰緊螺栓時要對稱成十字交叉式進行。每個螺母要分2～3 次擰緊。用于高溫管道時，螺栓要涂上鉛粉。
(7）選用螺栓的強度、材質也應根據法蘭所承受的壓力及溫度來進行選擇。法蘭與緊固件材質選用見表3-10 。如果安裝好的法蘭發現滲漏，應根據滲漏的位置不同分析原因，采取相應的處理措施，直到不發生滲漏為止。
(8）在插口上面畫好安裝線，承插口端部的間隙取5 ～ lOmm，在插口外壁上畫好安裝線，安裝線所在平面應與管的軸線垂直；在插口端先套人法蘭壓蓋，再套人膠圈，膠圈邊緣與安裝線對齊；將插口端插入承口內，為保持橡膠圈在承口內深度相同。在推進過程中，盡量保證插人管的軸線與承口軸線在同一直線上。
